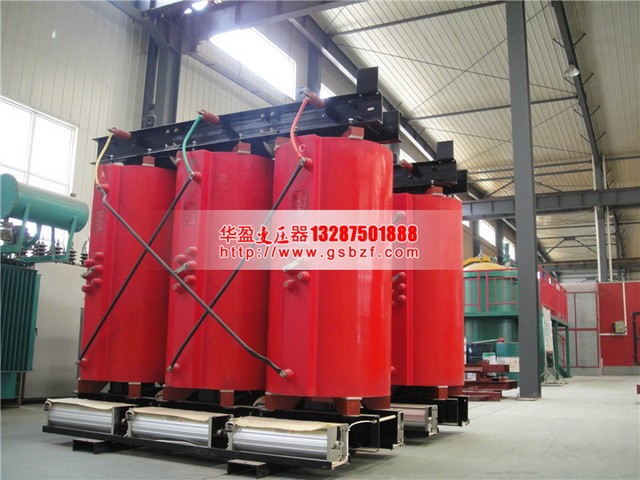

目前，干式變壓器，由鐵芯、繞組、引線組成，變壓器的鐵芯與繞組間需要撐緊，現有的支撐方式為絕緣板直插撐緊結構，此撐緊結構存在較大問題，過緊時容易破壞線圈，過松時容易脫落。

　　發明內容

　　本實用新型的目的是為解決現有技術存在的問題，提供一種干式變壓器支撐裝置。

　　本實用新型既很好地支撐鐵芯與線圈繞組，又能防止撐緊器件對線圈的損傷以及器件的脫落，也能便捷安裝。

　　本實用新型采用如下技術方案：

　　干式變壓器支撐裝置，由鐵芯、線圈繞組組成，其特點是：鐵芯與線圈繞組間有支撐的彈性絕緣板和絕緣棒，彈性絕緣板內側有凹槽，凹槽處有絕緣棒。

　　彈性絕緣板可以在絕緣棒的擠壓下呈弧形結構，與外側的線圈較好地配合。在安裝時既不會損壞線圈，在彈性作用下也不會因過松發生脫落。彈性板可采用環氧板，絕緣棒為環氧棒。環氧棒的直徑大小可根據鐵芯與線圈繞組間的間隙進行選擇。

　　本實用新型還可以采用如下技術措施：

　　所述的干式變壓器支撐裝置，其特點是：彈性絕緣板內側中部有弧形凹槽，凹槽處有截面為圓形的絕緣棒。

　　所述的干式變壓器支撐裝置，其特點是：彈性絕緣板內側中部有圓弧形凹槽，凹槽處有圓柱形絕緣棒。

　　所述的干式變壓器支撐裝置，其特點是：彈性絕緣板的外側有加強纖維。加強纖維可采用玻璃絲布。

　　所述的干式變壓器支撐裝置，其特點是：彈性絕緣板的外側纖維呈網格狀。

　　本實用新型具有的優點和積極效果：

　　采用本實用新型彈性連接，可以很好地保護線圈，同時使鐵芯和線圈可靠，不脫落，采用本結構可節約環氧板，并且很便捷地調整了鐵芯、低壓線圈本身結構的制造偏差，從而提高了勞動效率。
